Reverse Geocaching Box – Steuerplatine

Eingetragen bei: DIY, Geocaching | 0

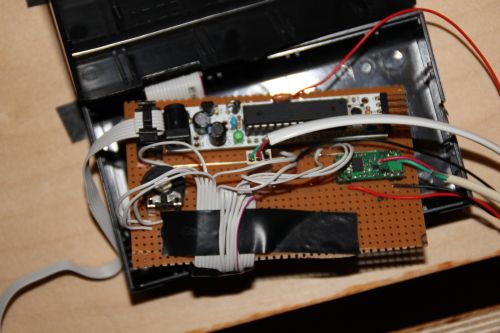

das Herzstück der Box ist die Steuerplatine. Diese ist eigentlich recht einfach aufgebaut. Die Platine besteht aus einem RBBB, einem Poti und einem Pololu Pushbutton Power Switch.

Der RBBB ist ein Arduino Clon. Er ist kleiner und gedacht dafür auf einer Platine festgelötet zu werden. Der Poti steuert die Helligkeit des Displays. Zum guter Schluss der Pololu Pushbutton Power Switch er ist mit dem Schalter am Deckel verbunden. Wird der Schalter gedrückt schaltet der Pololu den Strom durch und kann mittels Signal vom RBBB wieder ausgeschaltet werden. So wird ein unnötiger Stromverbrauch verhindert.
